技術參數：
單臺防風鐵模制動器的防風能力(折算為水平方向的力F)
F=fxN輪(N輪為輪壓; f為摩擦系數=0 .46 ) 。
整機應裝的臺數
S=2.5Pw/F ( Pw為風載荷=CKhqA) 參見起重機設計規范。
使用條件：
環境溫度: -20℃ - 50℃
一般用于三櫚交流電源: 380V ,50Hz。
使用地點的海拔高度符合G8755-2000有關規定。
戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。
產品詳情

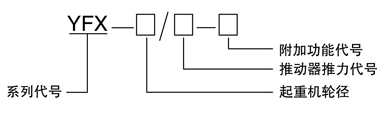

型號意義
制動器附加功能表
附加功能代號 | 附加功能 |
K1 | 上升顯示行程開關 |
S1 | 左式裝置 |
S 2 | 右式裝置 |

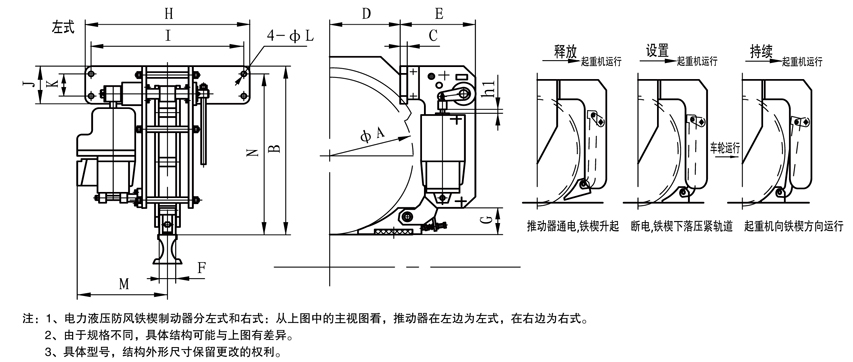

技術參數及外形尺寸表
單位：(mm)
| 尺寸 #FormatImgID_2# 型號 | ΦA(chǔ) | B | C | D | E | F | G | H | I | J | K | L | M | N | h1 | 匹配推動器 型號 | 重量 (kg) |
YFX-350/80 | 350 | 640 | 20 | 180 | 310 | 60 | 55 | 520 | 460 | 165 | 100 | 18 | 360 | 607 | 8 | Ed80/6ws | 129kg |
YFX-500/80 | 500 | 640 | 20 | 240 | 310 | 60 | 55 | 480 | 430 | 165 | 100 | 18 | 360 | 605 | 8 | Ed80/6ws | 129kg |
YFX-550/80 | 550 | 640 | 20 | 240 | 310 | 60 | 55 | 480 | 430 | 165 | 100 | 18 | 360 | 605 | 8 | Ed80/6ws | 129kg |
YFX-600/80 | 600 | 760 | 25 | 260 | 315 | 60 | 120 | 650 | 600 | 170 | 100 | 22 | 360 | 725 | 8 | Ed80/6ws | 146kg |
YFX-630/80 | 630 | 760 | 25 | 260 | 315 | 60 | 120 | 650 | 600 | 170 | 100 | 22 | 360 | 725 | 8 | Ed80/6ws | 146kg |
YFX-700/80 | 700 | 760 | 25 | 300 | 315 | 70 | 120 | 700 | 650 | 170 | 100 | 22 | 360 | 725 | 8 | Ed80/6ws | 149kg |
YFX-710/80 | 710 | 760 | 25 | 300 | 315 | 70 | 120 | 700 | 650 | 170 | 100 | 22 | 360 | 725 | 8 | Ed80/6ws | 149kg |
YFX-800/80 | 800 | 950 | 25 | 300 | 355 | 70 | 120 | 700 | 650 | 170 | 100 | 22 | 395 | 915 | 8 | Ed80/6ws | 164kg |
